項目背景
目前255廠視頻監控系統攝像頭數量在50個，直接連接到?？低旸VR，數據保存約為一周，一周后系統自動覆蓋原有的視頻數據，沒有實現集中統一管理。系統平臺軟件采用華威訊公司提供的系統平臺。通過二期建設，攝像頭將達到98個左右；根據規劃，未來整個視頻監控系統將達到200個攝像頭以上。
用戶需求
1、帶寬需求
目前，255廠采用的視頻監控圖像格式為D1（(720×576），幀率為25幀/s，視頻圖像的碼率為21Mb/s。在考慮存儲系統帶寬時，需將二、三期的擴容帶寬充分考慮完整。因此，帶寬需考慮當200個攝像頭同時向核心平臺存儲回傳實時視頻圖像時，所占用的總帶寬，為（200路×1Mb/s) =400Mb/s。
在進行采集和回放時，視頻監控系統需回放已有的視頻圖像，設計20路視頻圖像需要進行回放，回放所需要讀寫總帶寬為（20路×1Mb/s) =20Mb/s。
完成二期監控平臺的建設后，帶寬需求將達到420Mb/s，考慮到存儲設備必須具有一定的帶寬冗余，則存儲設備至少需要提供510Mb/s的實際可用帶寬。
2、存儲系統容量需求
實際環境中，視頻流經過DVR壓縮后，每路視頻存儲1小時需要600MB，則1路1天所需要的總存儲容量為1路×600MB×24小時×1天=14.4GB，則每路視頻90天所需要的總存儲容量為14.4GB×90天=1296GB。二期完成后，98個左右的視頻頭，將需要98×1296GB=127008GB，約127.1TB。
三期完成后，200路視頻90天所需的存儲容量為1296GB×200=259200GB，約259.2TB。
本次存儲系統的容量配置，以第二期建設完成后的容量為基準。
3、IOPS需求
視頻監控數據主要以順序讀寫為主，伴隨隨機讀取的操作。假設視頻流一次I/O******塊為64Kb?？刂破鞯臈l帶為64Kb。在前期設計時，要充分考慮整個系統的IOPS要達到200路完成后的IOPS。因此200路需要寫入的IO次數為2Mb/s÷64Kb×200＝6250 IOPS，考慮一些其它開銷，實際可用IOPS應超過7000。
方案實施
現代存儲技術的發展使海量存儲設備價格越來越低廉，為視頻監控資料的存儲備份提供了多種選擇。如大容量磁盤。根據用戶數據存儲的要求，針對眾多硬件產品充斥著整個磁盤陣列的市場，所以硬件設備的選擇顯得由為重要，因此我們必須根據應用軟件平臺的構建，對硬件設備進行選擇，明確其優缺點，選擇出最適合此次項目需要的存儲設備的型號。
根據用戶的需求分析以及相關容量的計算。在本方案中，出于對容量、穩定性及擴展性等因素的考慮，存儲磁盤陣列我們采用FC SAN存儲架構，采用DFT RS-3016F8-S/D40陣列，通過級聯擴展柜的方式，每臺DFT RS-3016F8-S/D40有16個磁盤位，******可級聯6臺擴展柜，全部采用1TB的SATA硬盤，單臺******可達112B，以滿足客戶海量數據存儲的需求。

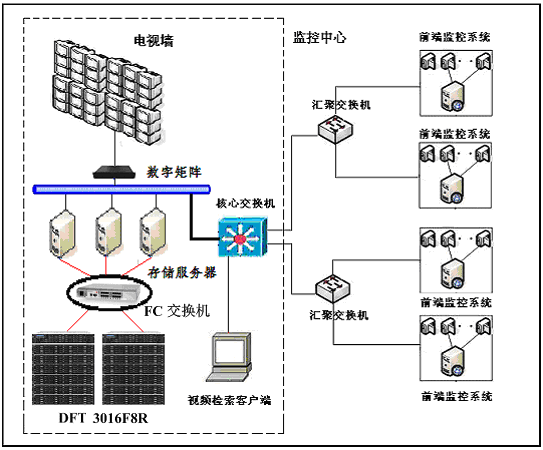

存儲方案拓撲圖
方案實施說明
在該集中存儲系統中，每臺DFT RS-3016F8-S/D40陣列通過一臺FC交換機同存儲服務器相連。兩臺DFT RS-3016F8-S/D40使用160塊1000GB SATA硬盤，共需要兩個主控柜，8個擴展柜。建議每個箱體做一個LG，每個箱體使用一個全局spare盤，采用RAID5+spare的模式，由于1TB硬盤實際可用容量為920GB左右，則每個箱體的容量： 14×920GB＝12.88TB，全部容量為10×12.88=128.8TB，完全可以滿足整個系統對存儲的需求。
