項目背景
廣西日報社辦公大樓主樓及副樓屬于辦公區域，主樓18層每層樓兩個半球機，兩個電梯各一個電梯專用半球。副樓5層，除副3樓新聞網已有監控外，其余2，4，5層每層大開間使用一個球機，其中副2樓廣告部需要增加2個槍機。副樓電梯外一個槍機負責電梯和每層的大門。網絡(luò )是除一樓沒有信息點外，主副每層樓都有網絡(luò )信息座。以上網絡(luò )屬于辦公區網絡(luò )，與宿舍區網絡(luò )物理隔離。
報社宿舍大院：宿舍區每棟樓房基本都有交換機，大部分位于單元樓頂，少數位于單元一樓。每棟樓房一個槍機，大院門口需要高級槍機，部分重要區域使用球機。宿舍區的網絡(luò )單獨，與辦公區的物理分開。
印務中心： 印務中心位于矛橋靠近快環附近，屬于異地，網絡(luò )是千兆光纖與報社辦公網絡(luò )相連。監控系統在印務中心設立一個分點，監控人員24小時值班，設一套監控電腦，在印務中心監控和存儲短期數據，其數據在早上定時自動存往報社IP-SAN。
根據以上情況，整個日報社監控方案設計時候要注意兩個網絡(luò )的問題：存儲設備要能存放兩個網絡(luò )的數據。
項目需求：

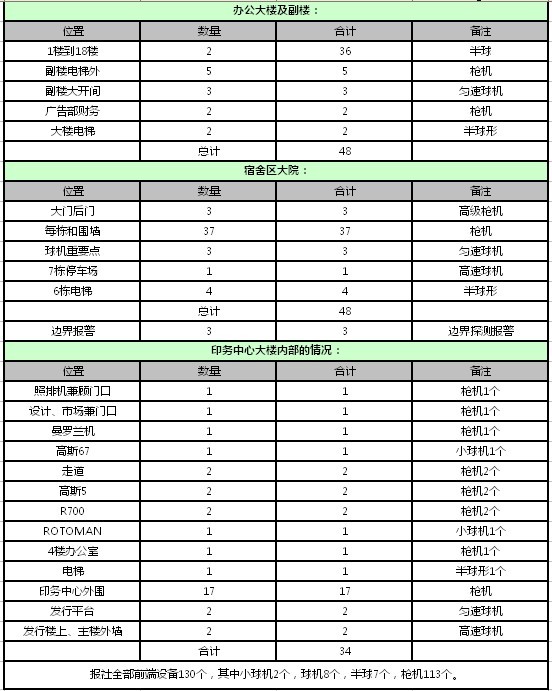

廣西日報社監控系統點位分布：
由于報社整個網絡(luò )鋪設比較廣，網絡(luò )的帶寬和穩定性都很好，所以采用數字監控方式，盡量少使用模擬攝像機。系統分前端系統、平臺系統、IP-SAN存儲系統、監控顯示系統。
前端設備要求：攝像機采用紅外網絡(luò )攝像機，電梯的使用專用半球攝像機加編碼器，球機使用網絡(luò )球機。
平臺系統要求：要求可以管理300路D1數據處理能力；業務功能必須實現實時監控、錄像存儲、點播回放、音頻通信、報警聯動、移動偵測、定時傳送；管理功能必須實現用戶管理、認證管理、權限管理、設備管理、網絡(luò )管理等、電子地圖等。
后端存儲設備：采用IP-SAN存儲架構，要求同時能存儲130路D1的數據，數據存儲時間15天。
監控顯示系統方面要求：使用電腦或嵌入式控制器接四個大屏幕顯示器；每個顯示要求可以做1至32路輪詢顯示或固定顯示；且每一個顯示的內容可以隨意調整。
方案實施
拓撲圖：
方案中采用DFTraid 3016I-S兩套，分別存放辦公區網絡(luò )和宿舍區網絡(luò )的數據，磁盤陣列中采用16塊1TB SATA硬盤配置成RAID5+Spare模式，使得可用容量達到14TB。通過與日報社內網交換機相連，保證數據正常存儲。
方案實施效果
通過DFT的存儲解決方案，幫助廣西分行的新增服務器中的數據進行了集中存儲。數據保存在DFTraid 3016I-S中，通過RAID保護機制，同時配置有熱備盤，大大提高了數據在磁盤陣列中的安全性。DFT磁盤陣列提供的存儲管理軟件可以在本地或遠程設置，管理，監測和調整盤陣的運行。友好的基于瀏覽器的圖形用戶界面全面顯示盤陣的拓撲結構及運行狀態，使發生的問題輕易得到處理，保障系統持續運行。
