項目背景
中國人民解放軍電子工程學院建于1979年9月，是全軍“211工程”重點建設院校，擔負著為全軍培養高素質新型信息作戰指揮和工程技術人才的任務。學院位于安徽省省會(huì )合肥市內，占地千余畝，建筑面積約20萬平方米，基礎設施配套齊全，有全軍重點建設學科、重點建設實驗室；有設備先進的信息化教學大樓、學科實驗樓、網絡(luò )技術樓、文化課專修室和藏書豐富的圖書館。圖書館藏書50余萬冊，各類期刊雜志600多種，設有專業閱覽室、外刊閱覽室、和教員閱覽室等。實驗中心設有工程力學、現代物理、數字電路、微波技術等５７個實驗室，計算中心有各型微機500多臺，電教中心具有攝、錄、編、播全部功能，全院裝有校園信息園區網和光纖筆錄電視教學系統。
展望未來，中國人民解放軍電子工程學院將認真貫徹黨的十六大精神，以鄧小平理論和"三個代表"思想為指導，以發展為主題、創(chuàng )新為主線、改革為動力，加快實施"人才興院"戰略，與時俱進，扎實工作，成為特色鮮明的信息戰人才培養基地、科技創(chuàng )新基地、為部隊服務基地，實現創(chuàng )建軍內一流院校的奮斗目標。
項目需求
目前,網絡(luò )在解放軍電子工程學院各種信息的收集、處理、存儲、傳輸和分發中扮演著極其重要的角色,大大提高了教學質量和管理水平,但是,隨之也帶來了一些新的問題,其中最值得關注的就是系統失效,數據丟失或遭到破壞。為了解決數據存儲的種種問題，解放軍電子工程學院對校園信息網提出這些需求：
? ·需要提供大容量存儲的磁盤陣列用來存儲教育教研過程中產生的大量數據；
? ·支持多用戶、多操作平臺共享數據；
? ·由于之前數據都是分散存儲在每臺服務器本地硬盤中，數據分散且管理不方便，需要數據能夠集中管理；
? ·有足夠的安全管理措施；
? ·有完善的數據保護措施；
? · 降低管理、維護的成本和費用，保護用戶投資；
項目實施
根據學校機房存儲需求分析，經DFT公司認真分析，本方案采用FC-FC磁盤陣列DFT ES-1600-4030一套（用于網絡(luò )中心機房），FC-SAS磁盤陣列RS-3016F4兩套（分別用于圖書館機房和電教中心機房），光纖交換機一臺。

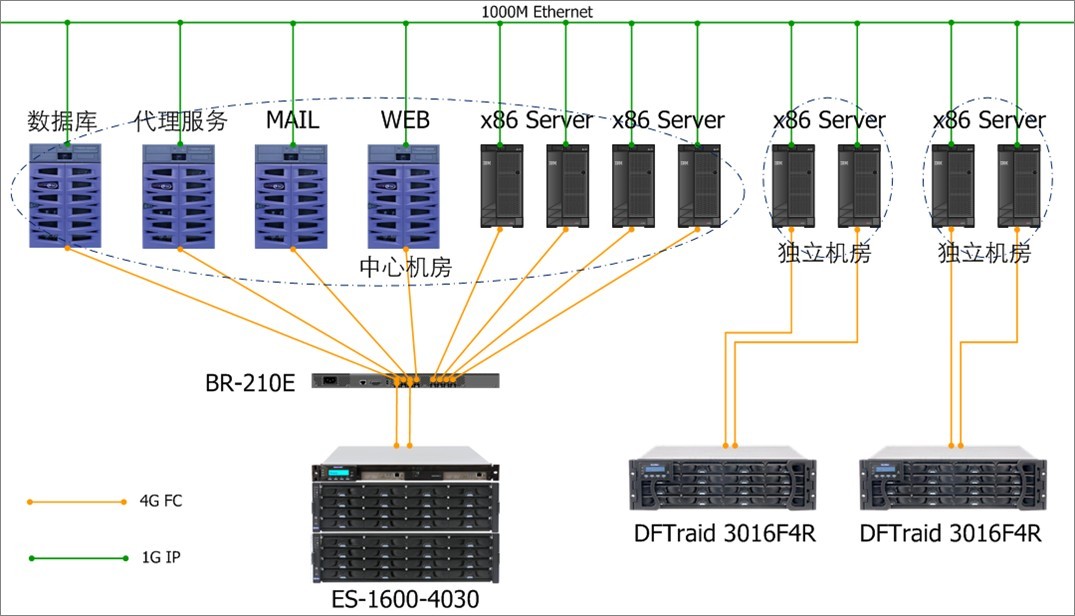

拓撲圖：
學院中心機房：
在學院中心機房中，每臺服務器中（其中包括1臺oracle數據庫服務器、代理服務器、郵件服務器、WEB服務器、4臺X86服務器）安裝一片LPE111-X光纖卡，通過光纖線與光纖交換機BR-210E連接，DFT ES-1600-4030與光纖交換機連接，DFT ES-1600-4030自帶2個16盤位的擴展柜，每個擴展柜配置16塊750GB SATA硬盤，做RAID5+Spare，使得可用容量達到10.5TB，充分滿足數據存儲需求。
學院圖書館機房：
在學院圖書館機房中，2臺服務器中分別配置一塊LPE111-X光纖卡，通過光纖線與DFT RS-3016F4R直接相連，DFT RS-3016F4R中配置16塊750GB SATA硬盤，做RAID5+Spaer，使得整個存儲系統的可用空間達到10.5TB，能夠充分滿足圖書館電子圖書存儲需求。
學院電教中心：
在學院電教中心機房中，2臺服務器中分別配置一塊LPE111-X光纖卡，通過光纖線與DFT RS-3016F4R直接相連，DFT RS-3016F4R中配置16塊750GB SATA硬盤，做RAID5+Spaer，使得整個存儲系統的可用空間達到10.5TB，能夠充分滿足電教中心對音像資料的存儲需求。
方案實施效果
通過DFT的存儲解決方案，不僅有效的幫助解放軍電子工程學院存儲系統解決了對應用的需求，也為解放軍電子工程學院存儲系統以后的發展奠定了良好的應用系統基礎，以下簡單的描述DFT存儲解決方案為解放軍電子工程學院存儲系統帶來的幾點益處：
? 性能超群：采用4Gb/s光纖主機通道磁盤陣列，其中ES-1600-4030提供3200MB/S的帶寬，RS-3016F4R提供1600MB/S的帶寬，是適合于諸如視頻、圖像、數據庫和高性能計算的理想帶寬的存儲解決方案。
? 方便管理：DFT磁盤陣列提供的存儲管理軟件可以在本地或遠程設置，管理，監測和調整盤陣的運行。友好的基于瀏覽器的圖形用戶界面全面顯示盤陣的拓撲結構及運行狀態，使發生的問題輕易得到處理，保障系統持續運行。
DFT磁盤陣列的管理軟件提供了強大的自動優化功能，如自動磁盤間負載平衡、初始化和寫入時校驗確認、根據應用進行I/O優化等。自動呼叫功能提醒管理人員任何細微的異常情況，加上系統的S.E.S.（SCSI Enclosure Service）的7×24全程監控，將任何錯誤信息通過蜂鳴器報警、用戶操作面板顯式以及傳呼、Email等方式通知系統管理員。使管理員對系統運行時刻了如指掌。
? 存儲整合：采用成熟穩定的FC-SAN架構。 4Gb/s的光纖通道技術，可以在服務器和存儲設備之間實現更高速的通信，無論是從服務器到存儲設備或是從在線的備份介質上恢復數據都可以獲得更快的數據傳輸速率，通過多條鏈路連接可以保證高可靠性，保持對1Gb/s和2Gb/s光纖組件的兼容，從而保護客戶的投資。
數據安全：通過以上的架構方案， 服務器中所有數據的保存位置在DFT磁盤陣列上，DFT磁盤陣列采用全冗余架構，并通不同的RAID級別保證了用戶數據的安全可靠。本次方案中采用RAID5+Spaer，保證壞2塊硬盤的情況下，數據不丟失。
