項目背景
中國銀行天津市分行新?tīng)I業辦公樓是一幢集內部辦公及銀行對外服務為一體的高檔綜合性智能大廈。辦公樓由裙樓和主樓二部分組成（聯體）。地下共一層，作為金庫、停車場、設備機房等公共區域使用。地上共二十三層，主要用于辦公區、銀行對外辦理業務、客戶服務中心和其他相關設施
為確保辦公樓內部安全和提高防破壞能力，建立符合安全防范一級防護工程要求的安全防范系統，保證辦公樓安全和現代化的管理，新大樓需建設有效的安防系統。
項目需求
新大樓的安防系統建設，包括：視頻監控、門禁一卡通、報警系統等幾個子系統的建設，以及視頻監控、門禁一卡通、報警系統之間的集成與跨系統報警聯動。項目要求以純數字的方式進行建設，視頻監控、門禁一卡通、報警等幾個子系統都能通過通用的內部局域網進行統一的管理和聯動

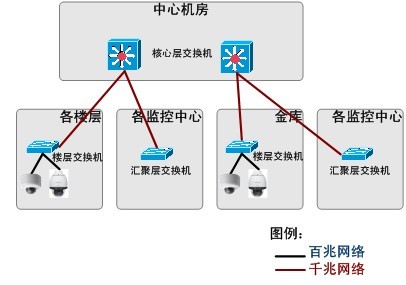

對于視頻監控部分，整個視頻監控系統的網絡(luò )架構分為二層，依次是：
1）接入層交換機放置在各樓層弱電間（弱電井）中，其前端接入本層IP攝像機，并將信號傳送到中心機房的核心交換機；
2）核心交換機部署在中心機房，實現對全網絡(luò )中所有視頻數據的接入、轉發，核心交換機需要提供不低于6G的背板帶寬。

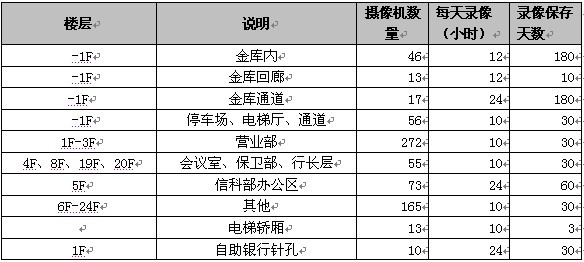

整個系統分為兩大部分：對金庫區的監控、對整個大廈的監控，這兩部分物理隔離，分別有自己的存儲系統和監控中心。各區域監控點需求如下： 所有監控圖像存儲在5層核心機房，金庫區監控圖像獨立存儲。
解決方案
中國銀行天津分行現有局大約有720個監視點，由于作業時間的和數據安全性程度的不同，監控和數據的存儲要求也有所區分，其中金庫區域數據最為重要，要求存儲6個月，即180天，并且單獨存儲。具體需求如下：
考慮2TB的SATA硬盤，經過格式化后其可用容量為1.818989TB。
金庫區域含金庫內46個監視點和金庫通道17個監視點，每天分別錄像12小時和24小時，數據存儲180天。則金庫區域需求存儲容量為。
1.5Mbps/路×46路×3600秒/小時×12小時/天×180天÷1024÷1024÷8
＝63.96TB
1.5Mbps/路×17路×3600秒/小時×24小時/天×180天÷1024÷1024÷8
＝47.28TB
金庫區合計需要111.24TB
根據上述63個監視點數據存儲總量的要求，111.24TB容量需要的實際可用硬盤數為：111.24÷1.818989=62塊，一般在RAID 5， RAID時16片硬盤可以實現******的讀寫性能，因此需要62÷（16－1）=5組RAID，則總計需要67塊硬盤，采用Global Hot Spare技術，在每套磁盤陣列中，用3塊熱備盤為RAID提供熱備硬盤，因此，整個金庫區共計需要70塊硬盤
其他區域，依次計算，需求容量為約300TB（此部分要求一定的冗余），整個非金庫區共計需要196塊硬盤。

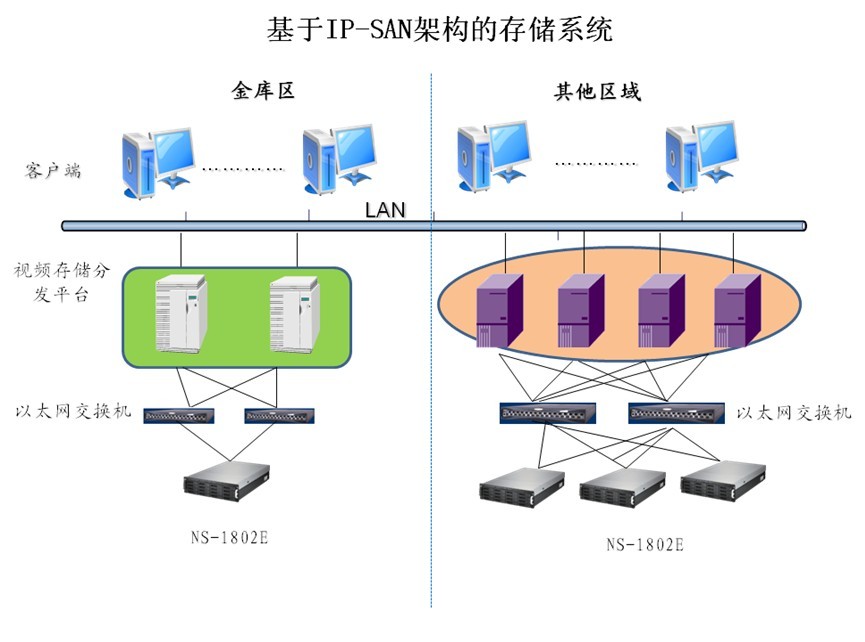

視頻監控應用對與存儲設備要求具備高帶寬、大容量的要求，因此在此項目中，DFT向中行推薦了高性?xún)r(jià)比的NS 1802E存儲產品，該產品對外提供4個1Gb iSCSI主機接口，同時可以擴展到112塊硬盤，單套存儲系統224T的容量。
該項目共計采用DFT NS1802E存儲系統4套，266片2TB 企業級SATAII磁盤，涉及容量超過500TB。
實施效果
項目前期，DFT 1802E產品通過了多家安防監控平臺廠家的嚴格測試，獲得了客戶和系統集成商的高度認可。系統在中行實施完畢后，運行穩定，進一步獲得了中行的認可。中行安保部總經理張總說道：我在2000年初在深圳科技部任職時對DFT品牌就已經比較了解，是一家有實力的國產存儲廠商，經過現在這個項目，我對DFT這個品牌有了更深的認識。
