用戶現狀與需求
東莞百和織造有限公司，是臺灣上市公司百和集團成員之一，由于強大的研發和制造能力，其產品范圍涵蓋了粘扣帶、織帶、鞋帶以及電繡專業領域。持續多元化發展的同時，更將觸及深入反光材料的研發制造。
對于制造業的特點來說，數據丟失即意味著業務文件、客戶資料、業務數據的丟失，企業的業務將難以正常進行。而目前人為的操作錯誤、硬盤的損毀、電腦病毒、自然災難等等都有可能造成數據的丟失，這類情況比比皆是，所以，對IT系統建立一套完善的數據保護手段，當發生任何的數據丟失時，能夠盡快的恢復計算機系統和數據，保證企業業務能夠正常運行是至關重要的。以下是東莞百和織造有限公司提出的數據保護需求：
·實時性
因數據庫服務器的應用業務極其重要，方案必需滿足兩臺數據庫服務器其中一臺出現故障時，故障服務器可的業務可切換到另一臺服務器上正常運行，以保證數據庫服務器對應的業務正常進行。
·數據安全性
由于數據庫服務器的部分用戶會(huì )進行一些必要的數據操作，為了避免因人工操作失誤或硬件故障等原因而導致數據永遠丟失，這對用戶的損失是不可估量的，故保證數據的安全是極其重要，用戶希望能通過備份軟件自動將數據每隔一段時間做一次備份操作，以滿足用戶需要找回前一段時間的數據。
·管理簡單
針對此次項目，用戶希望在滿足以上的存儲備份需求之外，還要求此項目所涉及的存儲設備與軟件管理簡單。
DFT存儲方案

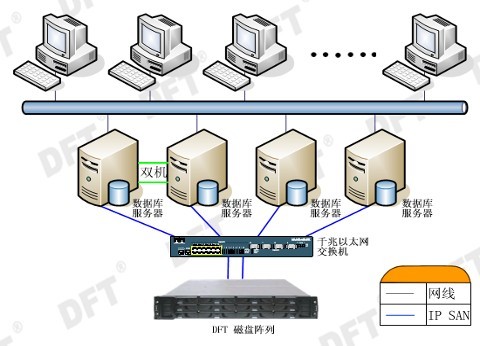

根據用戶數據存儲的要求，本方案選用DFTraid 2012I磁盤陣列1臺（64位PowerPC 750 FX RISC，600MHz 前端總線，標準配置 512MB Registered ECC DDRAM，******支持到2GB，單柜容量9TB），雙磁盤通道，對外主機接口2*1Gb/s ISCSI接口。主機外加1塊千兆ISCSI網卡或千兆以太網卡（通過ISCSI Initiator軟件綁定）直接與磁盤陣列相連，構建成IP SAN的架構，數據傳輸高速、穩定、安全。
方案中使用DFT磁盤陣列做中心存儲，配置4TB的容量構建成兩個Logic Drive（每個Logic Drive容量為2TB），并針對目前的客戶的用戶需求，將一個Logic Drive分成兩個分區，并分別映射到兩臺服務器上（聯想服務器和Dell服務器），以供數據庫的存儲；而另一個2TB的Logic Drive映射到單獨的備份服務器上或其中一臺服務器上（用做備份服務器）。
通過使用這種存儲架構，再將兩臺數據庫服務器配置成雙機的架構，在平時兩臺服務器運行各自的業務應用，當一臺服務器出現故障時，雙機軟件會(huì )自動用另一臺服務器接管故障服務器；當兩臺服務器出現故障時，此時存放在磁盤陣列內的數據還存在，用戶可以再使用一臺新服務器接管所有業務應用。通過使用這種備份架構，可將4臺數據庫服務器的數據自動備份到DFT磁盤陣列內（在數據庫使用的狀態下），并根據用戶的環境與需求定制備份策略，以保證數據的安全可靠。
方案實施效果
·應用實時
通過DFT磁盤陣列構建好一個RAID組，并分成兩個分區分別映射到兩臺服務器，所有數據的讀寫都通過服務器進行管理，數據安全、可靠。再通過DFT的雙機軟件將兩臺服務器的應用搭建成一個雙機互備的架構，以保證當一臺服務器出現宕機時，另一臺服務器自動接管故障服務器的應用。
·數據安全
通過以上的架構方案， Dell服務器和聯想服務器的數據庫的保存位置在DFT磁盤陣列上（DFT磁盤陣列的所有功能模塊都已固化在芯片內，并且磁盤陣列采用全冗余架構），數據的保存安全可靠。再通過DFT的備份軟件對四臺服務器的數據進行自動備份，根據用戶的要求來定制備份軟件的備份策略，以保證前一段時間的數據可恢復性。且DFT磁盤陣的一個供Dell服務器和聯想服務器的RAID組，可通過用戶手動定制的備份方式將數據備份到其它服務器或當前服務器。通過這3層的有效保護，數據安全、可靠。
·管理簡單
本項目的DFT磁盤陣列可通過RS232（串口）和RJ45（網口）進行圖形界面的管理，而DFT HA雙機軟件和DFT Mars備份軟件也是通過圖形界面的管理，整個系統管理簡單、方便。
