項目背景
東莞東華醫院（中山大學附屬）是由香港實業家李勝堆先生投資創(chuàng )辦的一所現代化綜合醫院。醫院于1993年年底成立并籌建， 1994年4月試業，同年7月正式開業。新醫院總投資7億多元人民幣，占地面積150畝，總建筑面積為29萬平方米，業務用房面積達13萬平方米。醫院設有24個住院病區、13個醫技科室以及6個門急診單元、1個體檢中心和1個腫瘤治療中心。住院大樓設有1100張標準病床，目前實際開放病床1006張。
全院現有專業技術人員近1000人，其中正高37人、副高134人、中級職稱198人、初級職稱590人。醫院現有高學歷人員近55位，其中博士4人、博士后1人、碩士50人，10多人為碩士研究生導師。醫院設備先進，先后投資2億多元人民幣，引進了包括直線加速器（clinac 2300 c/d）、PET/CT、1.5T核磁共振、1000MA數字減影造影系統（DSA）、64排螺旋CT、數字化X線檢查系統（CR、DR）、三維彩色超聲系統等在內的大型醫療設備200多臺（套）。
系統需求和現狀
PACS（Picture Archiving and Comuniations System）即圖像存儲與傳輸系統，是應用于醫院的數字醫療設備如CT、MR（核磁共振）、US（超聲成像）、X光機、DSA（數字減影）、CR（計算機成像）等設備所產生的數字化醫學圖像信息的采集、存儲、管理、診斷、信息處理的綜合應用系統。PACS系統以高速計算機設備為相關基礎，用高速網絡(luò )連接各種影像設備和相關科室，利用海量光磁存儲技術，具有影像質量高，無失真存儲、傳輸和復制，傳輸迅速的特點，是醫院實現影像信息管理的重要條件。

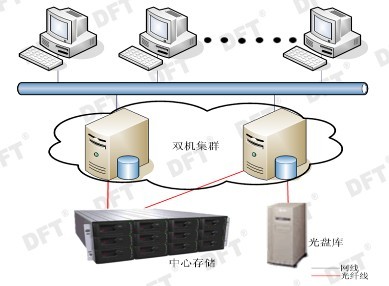

東莞東華醫院舊PACS系統的架構圖如下：
隨著東華醫院的快速成長，PACS系統客戶端的不斷增加，圖像一天一天的大量增長，舊PACS的DFT ES-1200-FFX加光盤庫架構遇到以下問題：
1、 舊PACS系統所使用的服務器、磁盤陣列和光盤庫等設備都已使用4年之久，部分電子器件已老化，如光盤庫機械手的損壞讓光盤庫無法自動備份數據，從而需要通過手動進行備份，這樣醫院內每周需要超過一個晚上的手動備份工作量。
2、 舊PACS系統的1TB存儲容量已無法滿足現有的存儲需求，因東華醫院現在已使用了900GB左右的存儲容量，且以前所使用的設備現在多數停產，致使舊PACS系統擴容困難。
3、 舊PACS系統的所有連接都是單鏈路的，陣列一但出現故障業務系統就會(huì )癱瘓，這樣會(huì )給醫院造成不可估量的損失。隨著東華醫院的發展，醫院的業務量增長速度非?？?，東華醫院現在對PACS系統的要求已經上升為每天24小時全天候不停機工作，而現在這套系統已經不堪重負，雖然還能勉強運行，而整套系統還是存在安全的隱患。
可見東華醫院的的舊PACS系統已經不能適應醫院發展的需求，PACS系統升級改造已勢在必行！
解決方案

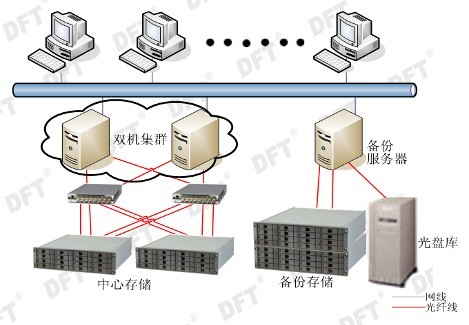

為了徹底的解決東華醫院舊PACS系統的問題，在新PACS系統方案中采用了全FC 的SAN架構。其拓樸圖如下：
方案實施說明
在方案的存儲方面，用兩臺DFT ES-1600-X24-D的磁盤陣列做中心存儲，采用了RAID5+SPARE的架構，總容量為7TB，且兩臺DFT ES-1600-X24-D磁盤陣列都采用Active/Active的工作模式，在這種工作模式下，其中任何一個控制器出現了故障另一個控制器會(huì )自動接管故障控制器的RAID，訪問速度由原來的1Gb/s提升到4Gb/s，以保證PACS系統的讀寫速度。再用一臺DFT ES-1600-SATA-D加一臺擴展柜做PACS系統的備份，同樣采用了RAID5+SPARE的架構，總容量為14TB，并且當中心存儲出現了嚴重故障或維護時，用戶可以通過手動更改IP的方式，讓備份服務器代替中心存儲以保證PACS系統的不中斷工作。
在方案的連接方面，使用兩臺Macdata 4400交換機、四塊光纖卡和12根光纖線連接中心存儲與兩臺PACS服務器，并通過微軟的MPIO與光纖卡的管理軟件搭建Multipath的連接方式，兩條鏈路采用了負載均衡的模式，并且連接到PACS服務器的任何一條鏈路出現了故障都不會(huì )影響PACS系統的正常工作，服務器會(huì )將故障鏈路的所有業務自動切換到另外一條鏈路上。
在方案的服務方面，兩臺服務器通過DFT-HA-NT雙機軟件搭建成雙機熱備的架構，這樣讓兩臺服務器中的任何一臺出現故障，另一臺服務器會(huì )自動接管故障服務器的工作，保證PACS系統的業務24小時不停機。
實施效果
這種架構讓新的PACS系統具有了以下特性：
·可用性：通過PACS系統的升級，PACS系統的訪問速度由原來的1Gb/s升級到了4Gb/s，以保證了新PACS系統的高可用性。
·持續性：Multipath加雙機集群的架構允許設備三塊光纖卡、一臺交換機、九條光纖線、兩個控制器和一臺服務器同時出現故障都不影響新PACS系統的正常工作,讓整個PACS系統的非人為故障而導致業務中斷的機率為0.01%。
·安全性：新的PACS系統采用了中心存儲加備份存儲的架構，并且使用光盤庫做三級備份，這使得PACS系統的數據具有高安全性。
