項目背景
北京市廣播影視媒體資產管理共享交換平臺是北京地區廣播影視媒體資料共享的技術平臺。以滿足媒體資料共享、交換為目的，提高節目?jì)热堇寐?、豐富節目制作素材源。共享交換平臺充分利用已建成的北京電視臺至各區縣的新聞回傳網，將位于北京新電視中心的中心共享平臺與各區縣的遠程分支節點互聯互通。
系統需求
對整個系統，需要中心共享平臺和傳輸交換平臺作為一個整體，成為資料交換的核心，為各區縣電視臺新建媒資節點之間資料調用提供必要的服務。中心共享平臺和區縣新建媒資節點作為兩個相對獨立的系統，均使用各自獨立的數據庫，加上各區縣原有制作系統，三個系統間通過建立接口的方式，實現互聯互通，完成資料的上傳和調用。
中心共享平臺作為資料共享的樞紐，應提供如下功能和服務：
·可向區縣新建媒資節點和區縣原有制作系統提供基于WEB方式，用于資料上傳、下載及其相應元數據檢索、媒體數據瀏覽的統一界面，同時具備元數據和低碼率文件的存儲、管理和發布功能。
· 中心共享平臺可對交換過的高質量文件進行永久性存儲、管理，并根據策略遷移至近線磁帶庫中。
·中心共享平臺可對存儲的資料設定相關策略，如媒介保存和資料發布周期，資料密級屬性以及相應訪問、調用策略等。
·中心共享平臺還應具備查詢統計、流程監控、設備監控等管理統計功能。
·具備完整的基于編目著錄規范的媒體數據整理和元數據錄入、審核和管理機制。
·支持傳送各種流媒體內容及相關元數據交換功能。
·支持各種主流媒體文件的轉碼導入導出功能。
·要求中心共享平臺必須具備在不改變網絡(luò )原有架構的基礎上能夠支持一定的擴展能力。
同時，中心共享平臺還需與北京新電視中心原有媒資系統建立接口，完成與北京電視臺的資料交換；與北京新電視中心原有新聞制作系統建立接口，替代原有通過收錄信號的方式進行新聞回傳的功能，使郊區縣上傳的素材可在新聞制作系統中直接使用。
解決方案

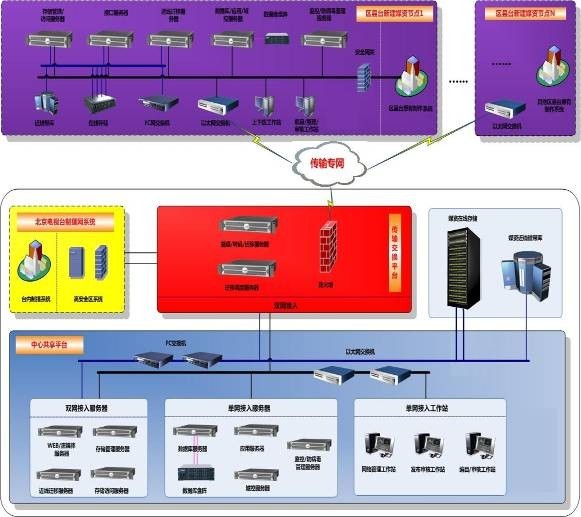

整個系統，是為了解決媒資系統的存儲及傳輸的系統。完成建設后，其拓撲結構如下圖：
本存儲網絡(luò )系統由以下幾個部分組成：
中心存儲平臺中，一臺DFT-GS-X98磁盤存儲陣列，雙控制器，提供20TB的存儲容量；兩臺Brocade BR4920光纖交換機互為冗余，可提供32口的光纖通道接口；兩臺主備服務器分別為核心在線磁盤存儲陣列提供存儲管理服務，兩臺主備服務器為在線存儲提供存儲管理服務；兩臺遷移服務器為高碼率素材提供遷移服務，將在線存儲中的高碼率素材遷移到數據流磁帶庫中；二臺 CICSO 3750 100M/1000M自適應交換機提供48口的100M/1000M以太網接口。
區縣存儲平臺中，每個區縣一臺DFT GS-X92T磁盤陣列，雙控制器，提供10TB的存儲容量；一臺 CICSO 3750 100M/1000M自適應交換機提供24口的100M/1000M以太網接口。
各部分說明如下：
1、DFT-GS X98磁盤陣列為在線媒資系統提供20TB存儲容量。該磁盤陣列配置2個控制器，可提供******帶寬3200MB/s，I/O 事物處理能力可達576,000 IOPS，完全可滿足系統中4臺遷移服務器、2臺流媒體服務器、以及近50臺非編工作站所需的帶寬。并提供8條光纖鏈路與光纖交換機連接，提高了磁盤陣列的安全性，避免了單點故障對整個系統的影響。
2、區縣新建媒資節點作為一套完備的小型媒資系統，具備完整的編目流程，一臺DFT GSX92T存儲提供10TB的在線存儲容量；120,000 I/O事物處理能力，能夠及時的滿足包括上載、編目、整理、審核等典型媒資系統的全部在線、近線存儲能力。并能夠滿足原有制作系統對媒資系統資源的調用以及將原有制作系統的素材遷移新的媒資系統。通過傳輸交換平臺，實現與中心共享平臺及其他區縣新建媒資節點的資料交換。
3、Brcade BR4920可為系統提供32個光纖通道接口，每個光纖通道接口可為一臺工種站提供恒定的4Gb/s存儲帶寬，保證視頻傳輸的可靠性。同時雙光纖交換機的方式可大大的提高存儲陣列的安全冗余性，避免因單點故障而造成整個存儲網絡(luò )的癱瘓。
方案實施效果
經過分布是媒資系統的建設，整個北京地區的廣播電視局形成一個統一的整體。中心媒資系統和區縣媒資系統既獨立，又有機的組合在一起。最終使中心共享平臺建設為統一高效的資料存儲、登記、發布、檢索、傳輸、瀏覽、交換網絡(luò )平臺。
