項目背景
近幾年來建設銀行廣西分行業務規模不斷擴大，每天進行的業務交易都會(huì )產生大量的數據， 銀行業務從個人存貸款，到外匯業務，再到個人理財和網上銀行， 來自各方的數據匯集到銀行中，因此銀行對數據可用性提出了嚴格的要求。同時該行業對數據敏感性高，因此對設備及鏈路要求冗余和備份。當主鏈路或主設備失效時，必須立刻倒換到備用鏈路或設備上，對設備容錯性能相應要求高。隨著廣西分行進行了全區業務系統的全面升級，在區中心由兩臺IBM 6000完成全行的數據存儲，實現數據大集中，數據量每天的增加，數據的存儲和保護就顯得越來越重要，數據備份勢在必行。正是在這種情況下，數據備份迫切的提到了銀行系統升級的日程上。
項目需求
廣西分行已經采用了一些技術保障系統防止單機故障，但如何進行數據備份以及數據丟失后及時快速進行數據恢復是廣西分行特別重視的一方面。
由于廣西分行內部關鍵業務應用非常廣泛，機器數量比較多，包括IBM AIX、Sun Solaris和Windows Server2003操作系統。為了有效安全的運行和可靠的管理，建設銀行廣西分行是一個覆蓋較大區域、所有操作系統平臺、各種數據庫的統一備份存儲解決方案。它對網絡(luò )備份提出了更高的要求，包括實時數據備份、遠程數據保護和快速系統恢復。
廣西分行考慮到信息系統的數據保護，原系統部分采用了SAN存儲結構，對于數據量大的應用系統采用LAN-Free的備份方式，而新增加的系統為IBM小機，數據只保存在本地磁盤中，廣西分行急需一臺磁盤陣列用來存儲2臺新增服務器的本地數據以及LAN網絡(luò )中的部分數據。
需要存儲的數據主要分為2個部分：
1.新增2臺IBM AIX小機中的數據：主要是Sybase數據庫。
2.LAN網絡(luò )中文件服務器中部分數據：NT文件系統、NAS服務器上的數據，大量數據文件。
方案實施

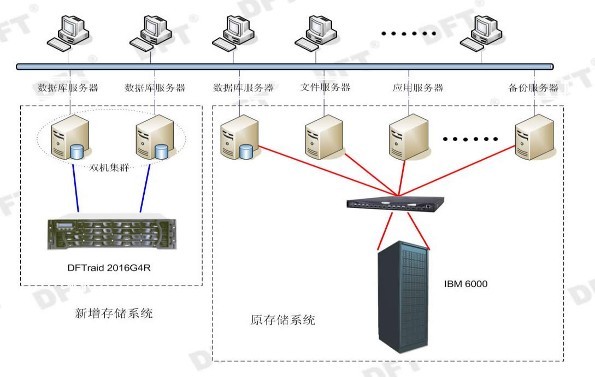

拓撲圖：
新增服務器安裝IBM AIX小機系統，兩臺服務器通過雙機軟件搭建成雙機熱備系統，通過在兩臺服務器中安裝SCSI HBA卡，通過SCSI線直接與DFTraid 2016G4R直接相連形成DAS的存儲架構，DFTraid 2016G4R滿配16塊1TB SATA硬盤，其中8塊盤配置成RAID5+Spare用于新增服務器雙機系統的數據庫數據存儲，另外8塊盤配置成RAID5+Spare用于LAN網絡(luò )中文件服務器的數據存儲。
方案實施效果
通過DFT的存儲解決方案，幫助廣西分行的新增服務器中的數據進行了集中存儲。數據保存在DFTraid 2016G4R中，通過RAID保護機制，同時配置有熱備盤，大大提高了數據在磁盤陣列中的安全性。DFT磁盤陣列提供的存儲管理軟件可以在本地或遠程設置，管理，監測和調整盤陣的運行。友好的基于瀏覽器的圖形用戶界面全面顯示盤陣的拓撲結構及運行狀態，使發生的問題輕易得到處理，保障系統持續運行。
